水厂自动化系统

产品详情

水厂自动化系统

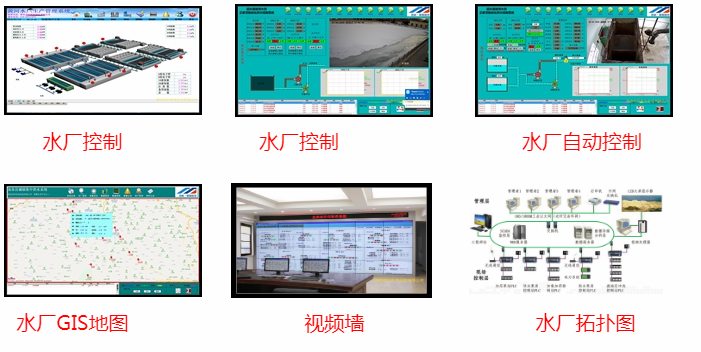

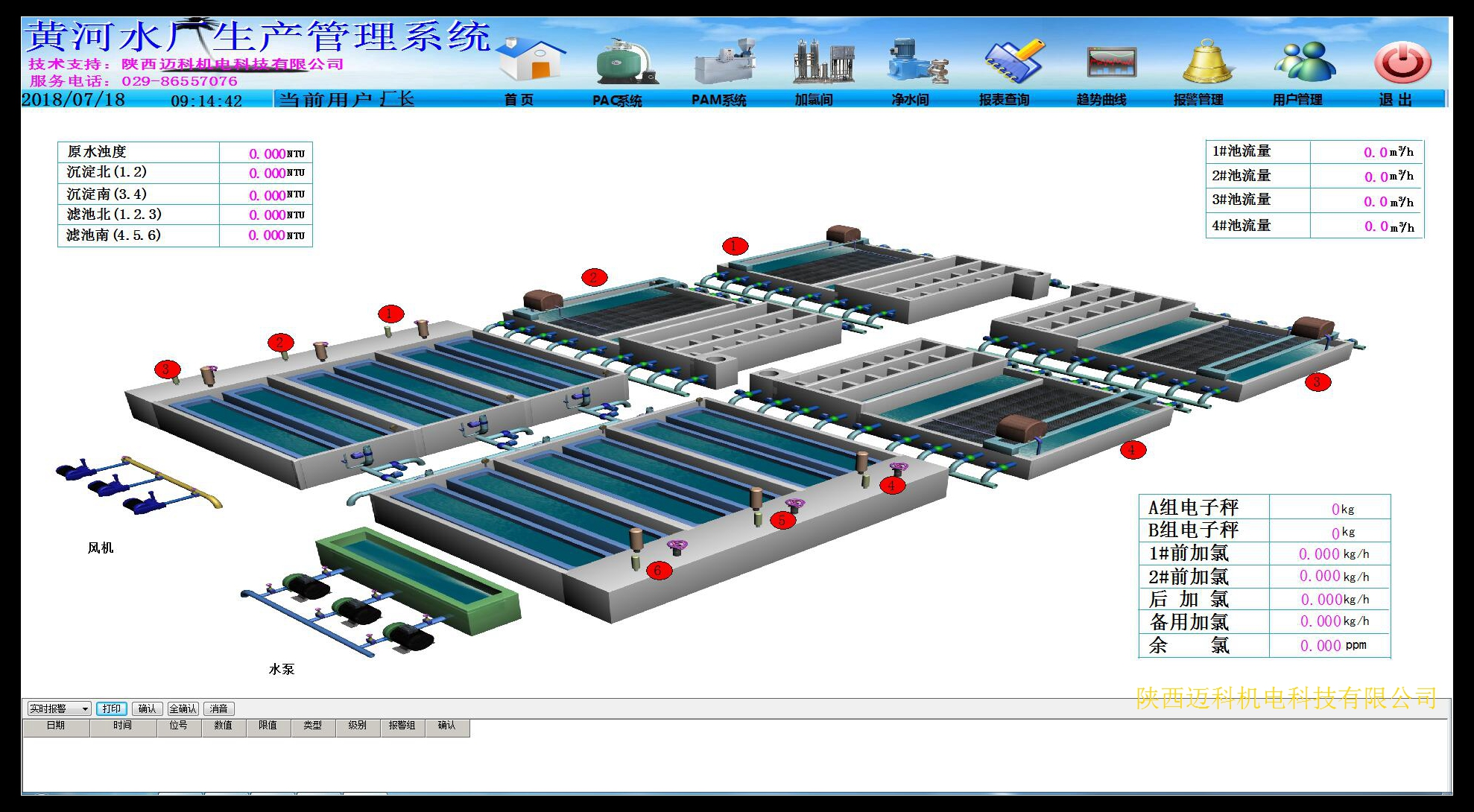

自来水厂的工艺特点是各工艺单元既相对独立,同时各单元之间又存在一定的联系。正因为各工艺单元相对独立,因此通常将整个工艺按控制单元划分,主要包括:取水泵房自动控制系统、送水泵房自动控制系统、加药自动控制系统、加氯自动控制系统、格栅配水池控制系统、反应沉淀池控制系统、滤池气水反冲洗控制系统、配电控制系统、水厂中央控制室自动化调度系统等,这些工艺单元内设备相对集中。根据这些特点,自控系统较多采用PLC+IPC的集散控制系统(DCS)模式。系统的水厂自动化控制设计一般采用多主站加多从站结构,能够较好的满足国内水厂自动化的监控、保护要求。控制点分布在水厂内不同的位置,采用就近控制原则,在设备集中区分别设置不同的PLC站对该区域设备进行监控,再通过通讯网络,各PLC站之间进行数据通讯,实现整个水厂的自动化控制。在控制单元内,站实现对该单元内设备的自动控制。

系统功能:

◆ 监测取水点水源井或河道水位、水泵开关状态信息、供电状态、通信状态、出水流量、取水泵工作电流、电压等数据。

◆ 远程手工/自动控制取水泵的启动/停止。

◆ 监测水池的水位。

◆ 监测加压泵工作状态、加压泵出口管道压力、流量、供电状态、通信状态、加压泵工作电流、电压等数据。

◆ 远程手动/自动控制加压水泵的启动/停止。

◆ 监测水厂加药设备的运行状态、加药量、监测浊度、pH值等水质信息。

◆ 监测用水户的瞬时流量、累计流量、阀门状态、供电状态、通信状态等信息。

◆ 支持远程控制阀门的开闭。

◆ 支持抄取大客户水表。

◆ 支持现场报警、远程告警。如水位过低、仪表故障等。支持声音、图文告警。

◆ 支持显示、存储监控数据、报警数据、操作信息,存储时间不少于2年

◆ 支持监控数据、报警数据、操作信息查询。

◆ 支持各种数据的统计、分析、对比、输出、打印。
