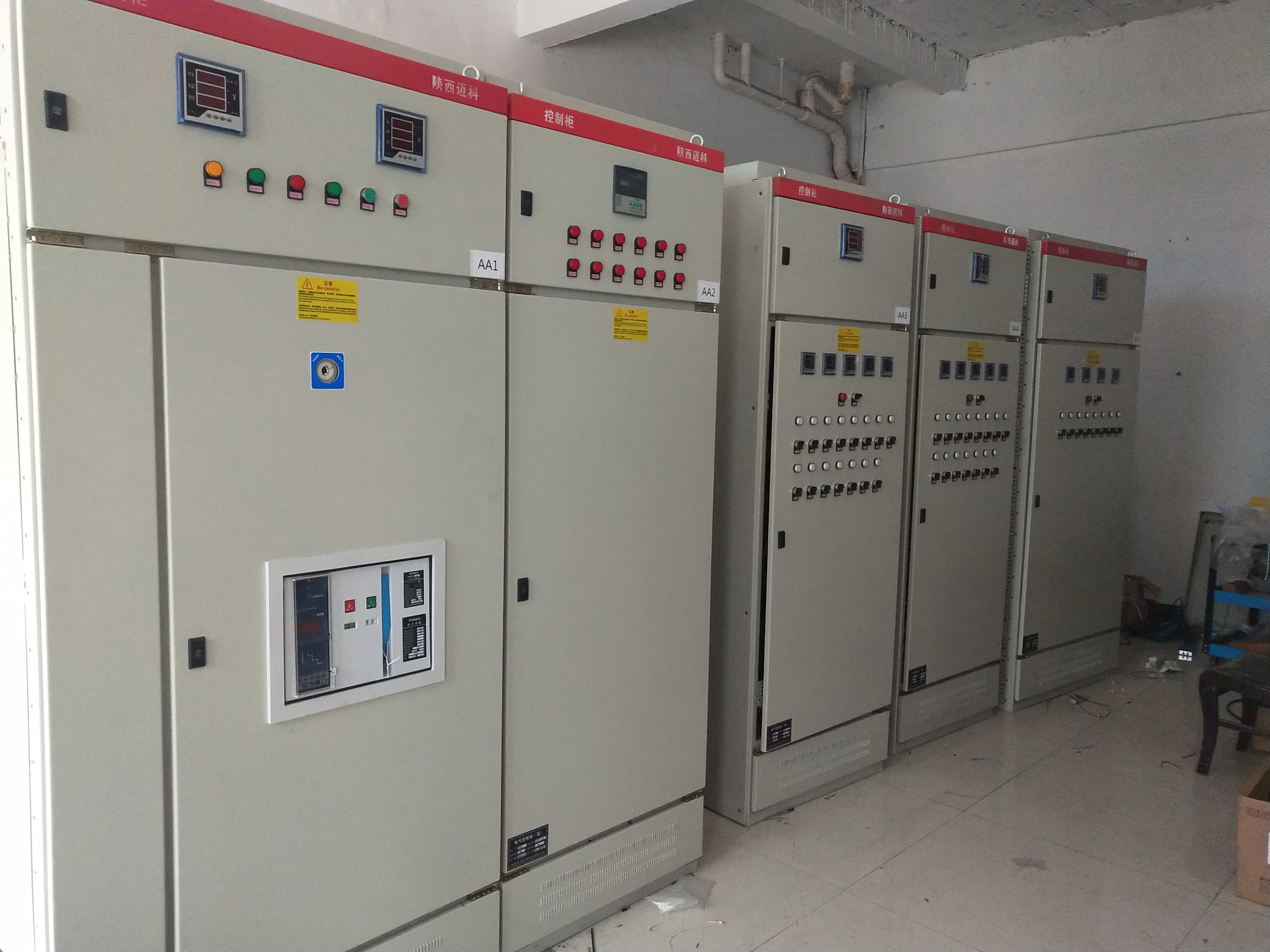

隧道控制系统、柜(西门子300PLC+配电柜+电脑上位机控制)
产品详情

     隧道的PLC控制系统分别在隧道左洞和隧道右洞组成光纤冗余环网,两个光纤冗余环网都是独立的控制系统,互不干涉和影响。安装在监控设备室内的PLC通过端口协议与主控PLC相连,并与隧道监控分中心的服务器通过以太网、模块、交换机、光纤收发器组成以太网进行数据交换。主控PLC在监控室内连接一个本地触摸屏,并通过网络与监控分中心的一个远程触摸屏相连

系统功能

1、收集本区段检测设备检测的信息,包括CO检测器、能见度检测器、透过率检测仪、车辆检测器等。


2、对收集信息进行预处理。如:隧道内的CO正常运营时允许的浓度一般在150—250ppm,,交通阻滞(隧道内各车道均以怠速行驶,平均车 速为10km/h时可为300ppm,经历时间不超过20分钟;隧道内烟雾允许浓度为7.0*0.001 1/m;隧道内风速正常运营时推荐为10m/s),并储存在本地的存储单元内。


3、 隧道内的本地控制器的存储单元中处理好的信息(CO浓度、能见度、烟雾浓度、透过率、车辆检测、交通信号标志等)上传给隧道监控分中心的服务器。


4、 接收隧道管理站计算机的各种控制命令(如控制风机的启、停、照明开关等),将控制命令和设备运行状态比较后,发出对下端执行设备的控制指令(如发给风机、照明柜、车道控制标志、交通信号灯、横洞指示等的指令)。


5、 本地控制器设有手动控制,手动操作界面采用触摸屏,当通信中断或其它原因和上端失去联系时,可进行手动操作,且手动优先。

6、可存储几个常用和特殊的程序,如交通事故处理程序、火灾紧急处理程序等(即当遇到交通事故时的紧急处理措施,如:改变交通信号标志,发出报警信息,通知巡警等;当遇到火灾时的紧急处理措施,如:当隧道内遇到火灾时,风机的控制等)。
